低密度、多孔聚合體可通過少量資源構建大體積物體，因而在實現可持續發展中具有重要的應用價值。然而，現有的人工多孔聚合體在乾燥狀態下普遍存在力學強度低、易碎等問題，這成為制約其發展的技術瓶頸。
東京大學研究生院工學系研究科的伊藤喜光副教授等人的研究團隊，成功開發出了一種類似「丝瓜络」三維網狀結構、且在乾燥狀態下密度僅為普通聚合體一半的薄膜。該材料的楊氏模數（反映材料剛度）達到普通樹脂的3～4倍。據稱，除經過特殊加工的纖維外，這種堅韌的人工多孔聚合體材料，在史上尚屬首次研發成功。

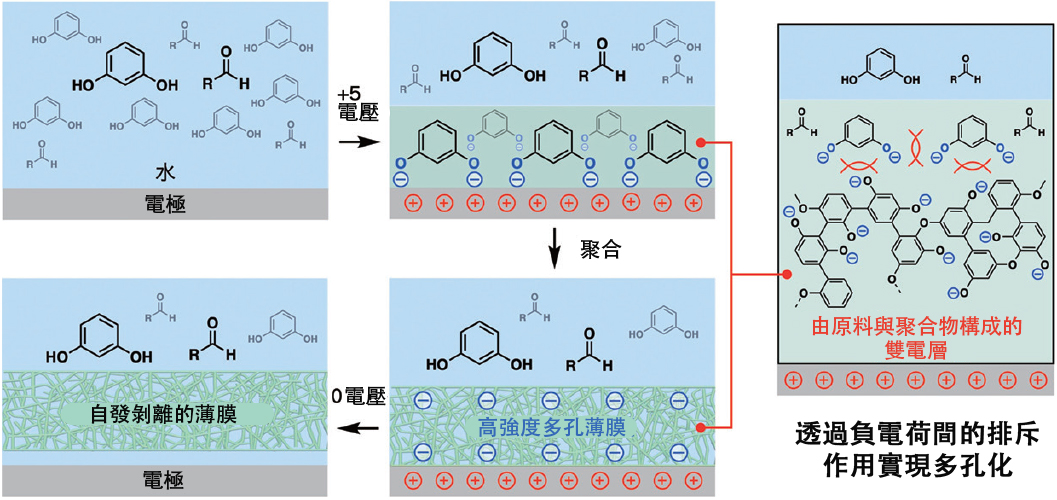

將間苯二酚（Resorcinol）與甲醛（HCHO）的水溶液混合後施加電壓，薄膜會在正極積聚。在此過程中，由於負電荷間相互排斥，形成空隙，進而構築出立體網狀結構。
在市售的廉價試劑間苯二酚（C₆H₆O₂）與甲醛的水溶液中放置電極，並施加5伏電壓，聚合反應會以均勻覆蓋正極表面整體的形式進行。最終生成厚度為70奈米（1奈米為十億分之一米）的無缺陷薄膜。在該反應過程中，溶液中的單體與聚合體均帶負電荷並在正極聚集。由於單體與聚合體會因電荷作用相互排斥，薄膜中便會產生空隙，從而形成多孔結構。
這種薄膜不僅輕量且極為堅韌，還具有在鹼性溶液中柔軟膨脹的特性，同時兼具抗菌與抗病毒性。未來有望應用於可根據水溶液的pH值自動切換物質滲透開關的智慧膜分離技術，以及用於防感染過濾器等領域。（TEXT：中條將典）
原文：JSTnews 2025年10月號
翻譯：JST客觀日本編輯部
